山西神州煤业能耗在线监测系统案例

阅读次数:5727

一、项目简介

        根据国家节能中心新发布的重点用能单位能耗在线监测系统功能规范和接口协议规范,以山西省重点用能单位为监测对象,对全省各重点用能单位的电力、煤、油、气(汽)等能源进行在线采集、监测及统计分析,并按统一的技术规范实现省级平台与国家平台的数据对接,为政府节能主管部门、质监部门、重点用能单位等提供支持服务。做到对行业、区域能源消费趋势的早发现、早分析、早判断、早决策,并为节能预测预警、节能监测、节能诊断、指标体系建设及用能单位横向、纵向对比提供数据支撑。

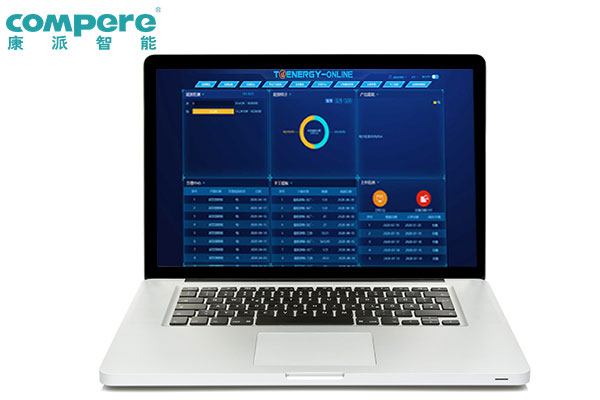

       建立全省完善的能源、能耗监测、统计综合管理体系,推动能源、节能与信息资源的统一管理与应用。通过平台、综合管理体系的建立,形成以大数据中心为基础,依托于云计算模式,开发能源监测综合管理系统、节能管理服务门户、领导决策支持系统等应用系统,建立全省能源监测综合管理系统,为省各级部门、领导掌握国内外能源信息以及制定能源规划和产业政策提供决策支持。为管理者挖掘节能减排潜力、实施节能减排项目、完成节能减排约束性指标提供有力的数据支撑。本方案立足于“监、管、控”三大方面,旨在让能源充分发挥其价值的同时,能够让节能减排以及可持续发展战略得到落实。

二、能源管理现状

1、用能单位能源品种和流向简介

山西神州煤业有限责任公司:主要涉及能源种类为:电力;

2、用能单位用能情况

能源系统现状如下:

3、电力:总计2个监测点位,其中2条进线,位于35kV配电室,利用原来多功能电能表实现电能数据采集上传。

三、数据接入


依据《重点用能单位能耗在线监测系统技术规范 第6部分 端设备技术规范(试行)》,T@Energy-AIO端设备支持Modbus RTU/TCP、OPC和Web Server协议等主流工业现场通信协议;

数据的采集说明:

电力:

企业总计2个电力监测点,位于35kv配电室,新增一台为KPM202-4的通讯管理机,表计的数据通过有线屏蔽双绞线传输至通讯管理机中,通讯管理机安装在原来机柜中。然后通讯管理机使用4G将数据传输至端设备。

注:端设备安装位置需具备外网,用于跟省平台数据对接,并且企业端需具备专网,端设备所需要的专网固定IP地址由甲方负责。

经济指标:(产品产量、工业总产值、工业增加值)等数据均通过手工填报的方式上传数据。

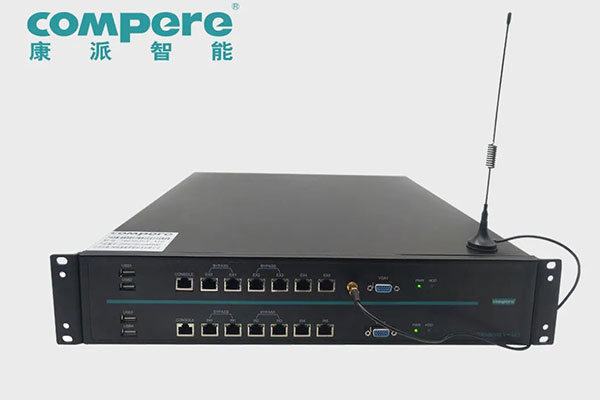

四、端设备情况

1、端设备

采用的端设备应符合NHJC-04-2018《端设备接口协议规范》,NHJC-08-2018《系统安全规范》以及相关等级保护、安全防护等规范要求,同时应具有ISCCC中国国家信息安全产品认证证书及计算机系统安全专用产品销售许可证。


2、端设备主要技术特点

1)超高可靠性:采用看门狗技术及软件防死机技术,保证系统的稳定;采用双路冗余电源设计,防止电源故障;采用低功耗工业级主板设计,保证主机的稳定运行。

2)超高安全性:采用独立“2+1”结构,实现内、外网物理隔离及单向导通,保证内网主机数据的绝对安全;支持“CA认证+VPN专线+HTTPS协议”等多种安全认证方式,保证数据传输的安全性;通过EMC4级认证,获得公安部安全产品销售许可。

3)支持多途径获取数据:支持从现场仪表、第三方自动化系统、手工录入等多种方式获取数据,支持多种数据采集协议(SQL、OPC、Modbus、DL/T645、CJ/T188等)。

4)模块化设计,拓展性强:企业可根据实际需要,方便快捷地拓展功能模块;支持企业后期通过增配监测仪表及相应软件,升级为能耗管理中心。

5)标准化、规范化设计:严格按照《重点用能单位能耗在线监测系统技术规范》(NHJC-X-2018)等国家标准的要求设计,确保项目的实施与验收。

6)运行维护便捷:支持远程安装、卸载、升级等功能。

7)可扩展性:每台通讯管理机与系统预留有多余的接口。
